LUMANTEK 的 VHF/UHF 8VSB 数字调制器产品为客户 提供一个无以伦比的功
能和可靠性的组合。
漂亮的外观及 1RU 的标准尺寸以及 使用快速可得到的 RF 元件,使使用和维修非常便利。我们独特“宽带”技术确保出众的数据操作 .
A TSC 标准使用 8-VSB ( 8- 残留边带调制 )
离散调幅调制和北美数字电视标准的关键技术是用 MPEG2 压缩高清视频和音频信号然后用 8vsb 调制再进行 RF 上变频。
AMIGO 已经被设计成为符合成本效益,可靠,高品质的 8-VSB 数字调制器(包括 RF 上变频器) 。
AMIGO 可以作为 DTV 广播调制器 , 测试以及 RF 分配或者作为独立的信号源
来使用。
AMIGO 需要输入 SMPTE-310M, D VB-ASI 格式的 MPEG 2 传播 码流。

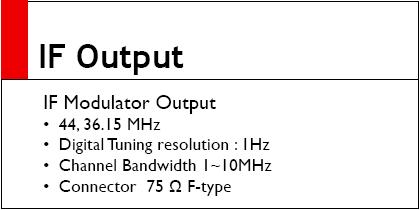

一个有效数据灯会指示是否有一个有效的 A TSC 数据流输入 , 输出端可以选
择 44.0 MHz IF 输出或 VHF/UHF R F 输 出 .
AMIGO 具有 TS 处理能力包括全 0 包提取和插入以及时钟参考修正。
适用 A TSC A.53 8-VSB
ASI 通过 BNC 75 ? 接头 连接可达 100Mbps
支持 SMPTE-310M 19.39 Mbps
输出 频率 54~860 MH z
带宽 6Mhz
输出 电平 42 ~ 55 dBmV
RF 连接 75?, F 接头 / TP-20dB
回波损耗 ≤ -15dB
插入 全 0 包
提取 全 0 包
PCR Restamping
TS 速率监控 ( 选件 )
PID 过滤 ( 选件 )
PID 重测图 ( 选件 )
PID 监控 ( 选件 )
RS232 接口
友好的用户 LCD 界面
