概况

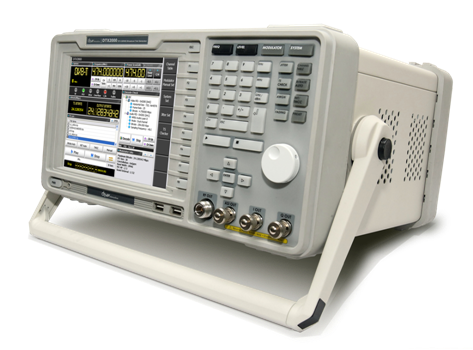

CMG2000 是一款集成的手机移动电视和数字电视信号发生器。它能支持众多的手机电视和数字电视系统标准，其中包含CMMB及欧标DVB-T，DVB-C，DVB-H，美标ATSC，OpenCable(J83b)，中国国标DTMB(DMB-TH, ADTB-T),日标ISDB-T(SBTVD) 等等……，几乎涵盖了世界范围内的所有标准。更为难得的是该款信号源可以在支持后续升级将来的标准。CMG2000能提供高精度的射频信号以及所有码流的分析功能，为开发和生产过程提供了趋于完美的解决方案。
主要功能
-支持CMMB和其他数字电视标准
-码流播放功能（ASI output)
-高精度射频指标
-码流分析
-解码画面
-插入抖动TR101 290 Jitter
-模拟I/Q输出(选件:FM-205)
适用客户群
－手机电视接收终端设计和生产测试
－广播传输系统模拟
产品特性
一般特性
- 调制模块: 支持CMMB及其他数字电视制式标准
(Option : DVB-T, DVB-C, ATSC, OpenCable, DTMB(DMB-TH, ADTB-T), ISDB-T(SBTVD), DVB-H)
- 变频模块: 50 ~870MHz(VHF/UHF),
- MPEG2 TS 播放: 输出DVB-ASI/SPI 信号(选件: FM-20X)
- 模拟输出I/Q (选件:FM-205)
- TS 码流分析功能
- TS 视频解码画面
- 世界各地的频道表目录
- 视频解码
-DTV: MPEG2 SD/HD
-其他(ISDB-T, DVB-H等系统): H.264 QVGA/SD/HD
- 自动调制参数设定功能(NIT Base) * DVB系统适用
- 手动调制设定(ISDB-T特别适用)
- 手动比特率设定
- 插入抖动(TR 101 290级别错误)
- TS 包的大小: RAW/188/204/188+16(选件: ***0X)
- 插入空包(选件: ***0X)
- 系统监控指示灯
- TS 播放列表
- 基于内存缓冲播放
- 触摸屏操作界面(已注册专利)
PRBS 模式测试
- 伪随机序列(PN-9)
生成多项式ITU-T 0.150/0.153: X9＋X5＋1
- 伪随机序列(PN-15)
生成多项式ITU-T 0.150/0.151: X15＋X14＋1
- 伪随机序列(PN-23)
生成多项式ITU-T 0.150/0.151: X23＋X18＋1
|
