DTVinteractive 公司的DAB/T-DMB解决方案为DAB/DMB接收机制造产商提供了出色、经济的解决方案。与其他方案相比，您可以从DAB/DVB接收机直接验证MPEG信号。同时，该解决方案允许您测试和开发每个DMB接收机模块，如芯片集、模块、调协器和DAB/DMB媒体处理器。
DAB/T-DMB解决方案采用国际通用的MPEG测试和测量标准ETR290来对DMB视频进行测试。ETR290分析技术获得了韩国商业、工业、能源技术标准局授予的NT（新技术）证书。
ETR290 差错测试是DAB/DMB测试和开发的基本测试指标
DAB/T-DMB Ensemble发生器，具有支持用于ETR290差错分析的差错发生器和DAB/T-DMB实时分析仪。特别地，在DAB/DMB接收机测试和DMB监控过程中提供实时误码率测试解决方案，而不是伪误码率测试。
DAB/T-DMB 终端设备开发的测试平台配置示意图
DTVinteractive DAB/T-DMB 终端设备开发相关的产品线
一、DAB/T-DMB 信号发生器方案
1、DAV/T-DMB 多信号发生器 - TMG1000/2000

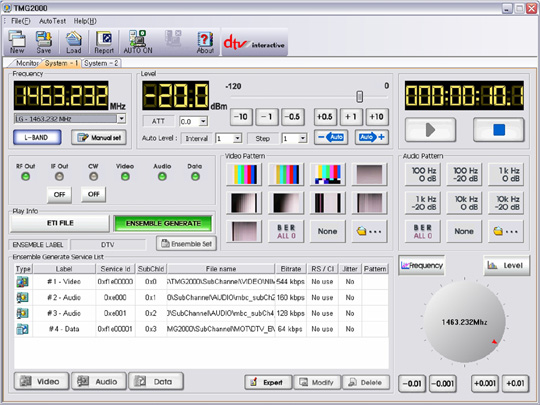

TMG2000是一款多功能的，唯一能够完全支持韩国T-DMB广播的T-DMB信号发生器。TMG2000包括T-DMB音视频业务(H.264+BSAC)， DAB业务(音频+数据)，Ensemble复用器,，OFDM调制器和RF上变频器。该产品可用于开发DAB/DMB接收机，并易于质量控制和大规模产品生产。
特别的，TMG2000与其他简易的DAB模拟器有很大区别，因为它能产生与韩国当前6大DMB广播电台相同的DAB/T-DMB广播信号和信息。这意味着TMG2000能够模拟与真实广播电台几乎相同的广播环境(包括生成业务类型、数量和每个广播台的信息等)。因此，接收机的制造商能够降低开发过程中的各种风险。
1) 系统
- 一体化系统 (DMB Service + DAB Service + Ensemble MUX + OFDM Modulator + RF Upconverter)
- 每个设备最多可扩展5个信道
- 支持 GPIB 远程控制 / RS232
- 支持基于 Windows的用户友好界面
- 音视频及数据的存储容量为：160GB~1TB
2) 射频
- 支持 RF, IF, IQ 输出
- 支持 Band II : 87.5Mhz ~ 108Mhz
- 支持 Band III : 174Mhz ~ 250Mhz
- 支持 L Band : 1452Mhz ~ 1492Mhz
- 支持传输模式 I, II, III, IV
3) Ensemble 复用
- 支持增强型包模式(EN 300 401 v.1.4.1)
- 支持增强型标签功能 (FIG 2) (EN 300 401 v.1.4.1)
- 对服务数和服务组件数没有限制
- RS/CI 编码集成 (支持 RS/CI 204byte 视频, 188byte 视频)
- 支持实时的大数据量 Ensemble (默认 : 1.152Mbps ,FEC = 1/2, 按不同的保护级别可变)
- 可扩展规范,例如: BIFs 或 JAVA
- 支持多国 FIG 信息 (韩国, 中国, 德国, 法国, 意大利, 荷兰, 英国,俄罗斯)

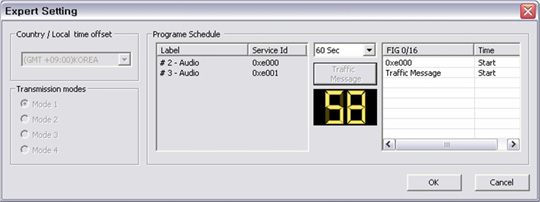

- 支持节目时间表模拟
4) 服务
- 支持数据广播 (MOT, BWS, SLS, PAD)
- 支持 Audio 32/48/56/64/80/96/11/128/160/192/224/256/320/384 kbps
- 支持 Audio 保护级别
- 支持 Video 8~1824(kbps) (Available to change it per 8kbp)
- 支持 Video 保护级别 (1-A, 2-A, 3-A, 4-A, 1-B, 2-B, 3-B, 4-B)
- 支持 Audio/Video 解码 (可选)
5) 其他
- 支持 BER pattern 用于实际的BER测量 (All 0, All 1, All 01, All 10)
- 支持 CAS (可选)
- 支持 Auto Test (可选)
- 支持 AWGN (可选)
[H.264 ES 分析仪 - 可选]
- 支持 H.264 Video Profile and Level 分析
- 支持 MPEG-4 Video
: Simple (Level 0-3) Profile and Advanced Simple Profile, Basic & Advanced Tools
and MP4/3GPP/AVC files
: 完整的缓冲分析,支持MPEG-4的VBV, VMV 和 VCV分析
[VC-1 分析仪 - 可选]
- 分析 Simple (Low and Medium), Main (Low, Medium and High) and Advanced
Profile (Level 0~4) 基本流
[音频分析 - 可选]
- 全面分析音频格式. 支持 AAC, AAC+Ver1, AAC+Ver2, AMR, MP4, 3GPP/3GPP2.
- 完全支持 Dolby AC-3
1) 频率
- 范围：Band II,III,L-Band
- 调整幅度: 1Hz
- 稳定性: 1ppm
2. RF输出电平
- 范围: 0~120dBm
- 调整幅度: 0.5dB
- 精确度: ±1dB
- 阻抗: 50ohm
3. VSWR (电压驻波率) : 优于 1:1.5
4. 调制
- 高性能的 OFDM 调制 (优质的 SNR, 较低的相位噪声结构)
- D-QPSK (差分四相相移键控)
5. 传输模式: Mode 1,2,3,4
6. IF 输出: 36MHz~44MHz
Ensemble 混合

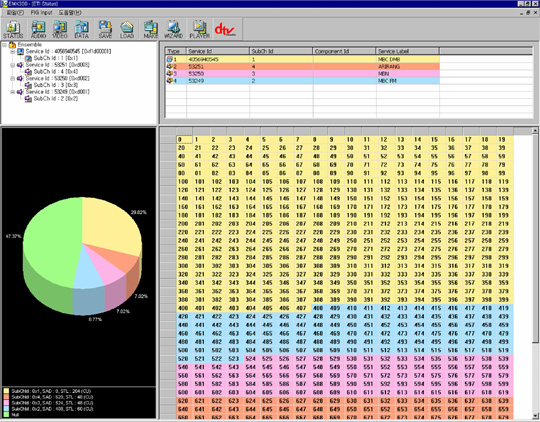

Ensemble监控
视频信号的抖动插入
变更传输模式
2、Ensemble 发生器 - EMX1000
- 提供一体式的系统，包含带有Ensemble MUX的ETI发生器
- 与竞争对手昂贵的硬件DMB/DAB头端系统相比，提供经济的软件Ensemble MUX
- 基于MPEG TS ETR290 I，II 级，插入基本差错用于接收机测试
- 提供不同的测试流用于DMB接收机开发
- 各种差错插入用于提升DMB接收机的品质
- 提供ETI录制用于保存ETI信号
- 通过COFDM调制器实时传送ETI和Ensemble信号
- 由专业工程师提供实时技术支持和最优化的客户服务
- 提供友好的用户界面
- 支持MCI和SI信息
- ETI 输出
- MPEG2 TS格式的H.264 视频/BSAC 音频
- MPEG1 Rayer2 音频文件
- 用户可配置和定时
- 可编辑数据文件用于BWS, SLS and DLS 服务 (通过DTVinteractive的T-DMB 数据编码器)
- 生成MSC数据组（Data Group）流
- 提供生成流的分析视图 (MSC 数据组域数据结构)
- 支持数据广播(PAD, MOT, BWS, SLS, DLS)
- 支持所有码率的音频和视频(在ETI的限制内)
- 支持 RS/CI 编码器
- 支持 NA / NI 模式传输
- 支持 CAS (可选)
- 支持 音频 / 视频解码(可选)
- 支持 传输模式 1
- 支持 BER Pattern
- 支持 RF, IF, IQ 输出
- 一体式系统 (DMB 服务 + DAB 服务 + Ensemble MUX + OFDM 调制器 + RF 上变频器)
- 支持 Band II, III, L
ETI状态分析

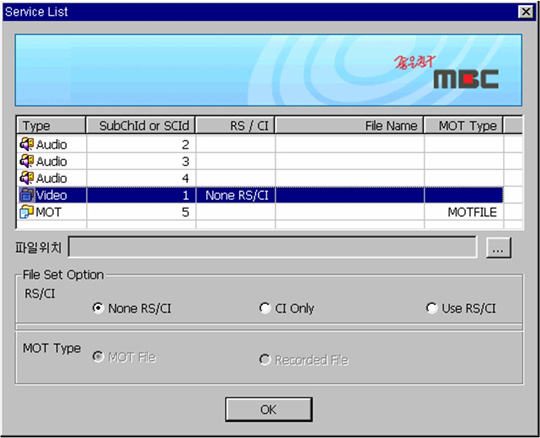

用于每个电台设置的向导模式
T-DMB数据编辑和编码(BWS,SLS,DLS)
3、DAB/T-DMB MPEG TS 发生器 - DMG300T
- MPEG 发生器用于开发和测试接收机后端(媒体处理器)
- 向后端参考板插入MPEG流.
- 支持 SPI(LVDS), ASI, 串口等接口(基于1个信道)
- 在流信号中插入差错
- 为多用户生成多个流（最多7个）
- 连续播放
- 播放列表
- 循环重放
1、DAB/T-DMB 无线分析仪 - TDM1000
DAB/T-DMB 无线分析仪通过专业的接收机接收到DAB/T-DMB射频信号后，能够对Ensemble、FIC和MSC信息进行实时分析。该设备提供基础的分析功能，如视频数据分析、 BWS/SLS/DLS数据分析、音视频解码和PAD/NPAD模式分析，用于开发DAB/T-DMB接收机。
特别的, DAB/T-DMB 无线分析仪能够录制和保存子信道和数据广播内容。因此该设备可以录制当前广播的DAB/DMB信号，然后选出需要的子信道和数据广播内容用于接收机开发。因此，开发商可以使用DTVinteractive的Ensemble 发生器(EMX1000)生成所需的ETI信号。
- 子信道和应用录制
- T-DMB RF 接口 (Band III, L-Band)
- Ensemble 信息分析
- 子信道分析
- 音频帧分析
- MCI & SI 分析
- FIG 分析
- FICs 分析 / MSC 分析
- CIFs 结构分析
- DMB 流数据分析
- DMB 包数据分析
- DMB 音频数据（PAD）分析
- H.264/BSAC 音视频解码 (可选)
[H.264 ES 分析仪 - 可选]
- 支持 H.264 视频 Profile 和 Level 分析
- 支持 MPEG-4 视频
: Simple (Level 0-3) Profile and Advanced Simple Profile, Basic & Advanced Tools
and MP4/3GPP/AVC files
: 完整的缓冲分析，支持MPEG-4的VBV, VMV 和 VCV分析
[VC-1 分析仪 - 可选]
- 分析 Simple (Low and Medium), Main (Low, Medium and High) and Advanced
Profile (Level 0~4) 基本流
[音频分析 - 可选]
- 全面分析音频格式. 支持 AAC, AAC+Ver1, AAC+Ver2, AMR, MP4, 3GPP/3GPP2.
- 完全支持 Dolby AC-3
子信道结构分析 DMB TS 服务信息分析
2、DAB/T-DMB MPEG TS 分析仪 - DMA100T
- 专业的分析仪用于DAB/DMB接收机开发
- DAB/DMB 参考板 (芯片) 输出信号分析和实时解码 (H.264/BSAC)
- 分析基本的MPEG TS ETR290 I, II and III 级差错用于接收机测试
- 分析从DAB/T-DMB接收机接收到的 MPEG信号
- MPEG2 TS 分析 (包/PSI)
- MPEG4 (H.264) 分析
- MPEG4 SL (Sync Layer) 分析
- PCR, PTS 抖动分析
- PES 包头分析
- SL OCR, CTS 分析
- 实时差错发现
- 实时 SPI /ASI/串口等接口分析
- 触发捕获及TS录制
包分析 差错分析
PCR分析
三、DAB/T-DMB 监测系统
1、DAB/T-DMB ETI 监测系统 (面向电台) - ETM300
1) ETI 监测
- ETI 差错日志记录
- ETI 差错告警
- 支持 Single-Stream
- 支持 ETI/NI, ETI-NA5376, ETI/NA5592 格式
- ETI 头信息和主要流CRC校验
- FIC CRC 监测
- 抽取和监测多信道音频信号
- 输入格式，信道类型，比特率
- 保护级别和设备容量报告
2) DMB Ensemble 监测
- FICs 分析
- MSC 分析
- MCI & SI 分析
- 音频流
- 数据流
- CIFs 分析
- 子信道分析
- 流模式
- 包模式
3) MPEG2 TS & ETR290 差错监测
- 差错日志记录 (ETR290 I，II 级差错)-可选
- 差错告警
- 服务分析
- PCR, PTS 抖动分析
- 包分析
- PES 头分析
- 触发捕获和TS录制
4) MPEG4 & SL 监测
- ES 描述符
- SL 配置描述符
- OCR, CTS, DTS 计时
- SL 包
5) Musicam 监测
- 帧分析
- PAD 分析
- MOT/DLS 分析
6) MOT/TDC 监测
- 包分析
- 数据组（Data Group）分析
- BWS & SLS 分析
- 音视频监测(H.264/BSAC)
- ETR290 差错监测 (第I，II级)
- 通过COFDM调制器对ETI接口进行无线监测
- 接收机监测 (音视频输出： RGB, 混合)
- 便携式机箱用于实地测试
DMB Ensemble分析
ETR290 差错分析
下载 PDF - DAB/T-DMB 开发和测试解决方案
