DTVInteractive的DVB-H监测方案包括一系列先进的设备，主要用于DVB-H接收设备的开发与大规模生产，也可用于DVB-H服务质量的监测。因为方案集成了DVB-H调制器，DVB-H接收设备制造商能够搭建经济、灵活的开发环境。
DTVInteractive的DVB-H方案能完全支持MPE-FEC、时间分割（Time-Slicing）和DVB-H服务分析，为您在DVB-H接收设备或内容服务市场抢占先机提供帮助。
DVB-H终端设备开发的测试平台配置示意图
一、DVB-H 信号发生器方案
1、DVB-H 信号发生器 - DHG300
1) DHG300系统
- 集成的一体式DVB-H信号发生器（RF/IF/TS/IQ）
- 多信号发生（每个单元最多8路信号）
- 支持DVB-ASI和SPI输出
- 支持AWGN和衰减仿真（可选）
- 支持GIPB，RS232远程控制（可选）
- T-DMB模块（包括COFDM调制器和Band III，L-Band 上变频器）（可选）
2) 码流发生
- 生成DVB-H传输流（TS）
- 集成DVB-H调制器和UHF上变频器
- 支持DVB-H MPE（多协议封装）流
- 支持DVB-H MPE-FEC（前向纠错）流
- 支持DVB-H时间分片流
- 支持H.264和VC-1流
3) DVB-H分析
- 检测传输流中的DVB-H服务
- 分析DVB-H MPE数据中的PID
- 分析MPE-FEC Rows（256/512/768/1024）
- 分析△t（Delta T）
- 分析RTP地址和端口数（视频/音频流）
- 自动比特率计算（DVB-T/H模式）
4) 友好的用户界面
- 简单易操作的LCD触摸屏
- DVB-H调制器硬件规格说明
- 带宽：5，6，7，8 MHz
- 调制方式：QP，16QAM，64QAM
- 传输方式：2K，4K，8K
- 保护间隔：1/4，1/8，1/16，1/32
- 频率范围：400MHz～862MHz
- 输出电平：-25dBm
- 选件1. AWGN：±30～-10dB
- 选件2. RF电平放大和衰减：-100~+20dBm

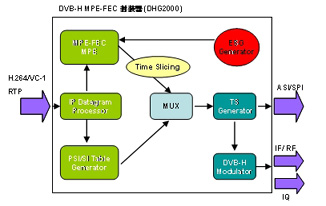

2、DVB-H MPE-FEC 封装器 - DHG2000
1) 系统
- 专家级一体式DVB-H信号发生器 (RF/IF/TS/IQ)
- 一体式系统 ( MPE 封装 + DVB-SI 发生 + ESG & FLUTE 发生 + 复用 + OFDM调制 + RF 上变频 )
- 集成 DVB-H 调制器
- GPIB/RS232 远程控制 (可选)
- 基于 Windows的友好用户界面
- 视频、音频和数据的存储容量 (基本为160GB~1TB)
2) RF
- 支持 ASI, IF, RF 输出
- IF 频率 : 36 or 44 MHz
- RF 频率范围 : 50 MHz ~ 860 MHz
- 电平控制范围 : -34 dBm ~ -3 dBm
( 使用衰减器和发大器 : -120 dBm ~ 30dBm )
- COFDM调制器支持4K 模式和 TPS
- ASI/SPI 输出 : 比特率可调
3) 数据生成和复用
- DVB-H MPE 封装
- 标准 DVB-H FEC 生成
- DVB-H IP 封装
- 时间片（Time Slicing ）生成
- PSI/SI 表生成 (NIT, INT, PAT, PMT, SDT 表)
- PSI/SI 表信息时序安排并复用到TS流中
- 支持恒定/可变比特率的IP信源
- 支持不同时间片（Time Slicing）参数插入
- 精确时间片控制
- 多样的信道编辑(如：信道编号级名称.)
- 插入额外数据(IP 包) 到 MPEG-2 TS流
- RTP 文件和 实时 IP 数据包 输入到每个信道
- 使用DHA1000分析仪抽取DVB-H流中的RTP流（H.264，VC-1)
- 多样的模板插入每个信道
4) ESG
- ESG 发生和编辑
- ESG-FLUTE 发生
- 使用外部ESG信息组成信道
- 有效的突发时序安排使带宽最大化
- 带宽: 5, 6, 7, 8 MHz
- 调制: QP, 16QAM, 64QAM
- 传输模式: 2K, 4K, 8K
- 保护间隔: ¼, 1/8, 1/16, 1/32
- 频率范围: 400MHz~862MHz
- 输出电平: -25dBm
- 选件1. AWGN: ±30~-10dB
- 选件2. RF 电平放大与衰减: -100~+20dBm
二、DVB-H 分析仪解决方案
1、DVB-H 信号分析仪 - DHA1000
便携式机箱 袖珍型平板机箱 专业级便携机箱
- 实时和分析DVB-H传输流分析
- 比特率自动计算
- 概要数据视图
>RF 参数检测
: 星座图 / FFT / FEC / 保护间隔
>DVB-H 参数检测
: MPE, MPE-FEC, ESG, FLUTE, Time Slice, INT
>突发PIDs的Delta_t 抖动
>检测TS流中的DVB-H 服务
- DVB-H 数据重封装
(实时抽取和分析DVB-H 内容)
- 每个PID比特率测量
- PSI/SI 表分析
- INT Table 说明(IP/MAC 通知表)
- 分析DVB-H服务中的TS 描述符

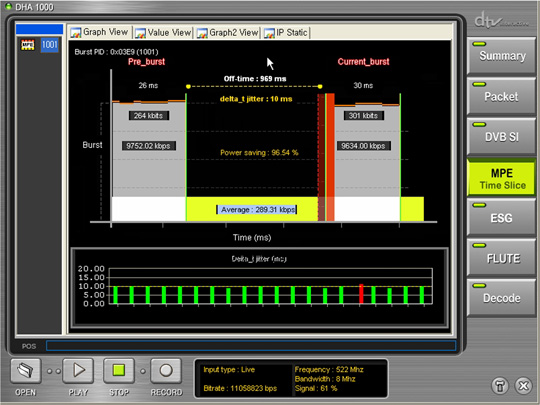

- DVB-H 时间片分析
- Δt (Delta T) 抖动分析
- 分析组播地址和端口号
- 从DVB-H流中抽取 RTP 流 (H.264, VC-1)
- DVB-H MPE-FEC 分析
- MPE and MPE-FEC 段头解析器实时的关于充填值和MAC地址的参数和信息
- Flute 分析
- ESG 分析
- ESG HTML 显示 (服务查看)
- 支持 ESG XML and SPD 文件抽取
- 支持 H.264, AAC 解码
- INT表 CRC 差错监测
- 差错监测 (TR 101 290 I，II级)
- DVB-H 特性差错监测 (以后支持)
[ 输入 ]
离线 : 文件 (带ESG的DVB-H 输出流)
实时 :
- RF : DVB-T/H 解调器
- ASI / SPI 接口

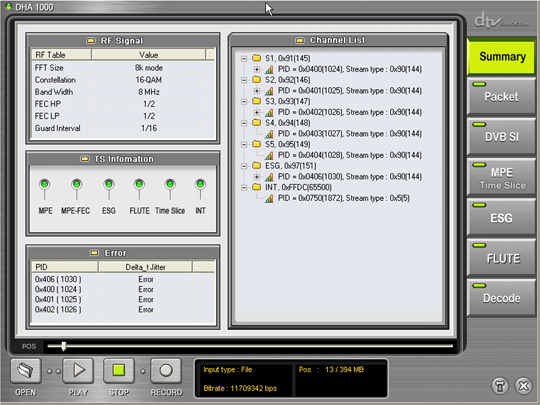

概要分析
多样的MPE分析视图
ESG分析

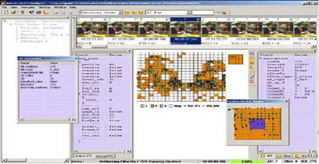

2、DVB-H H.264 分析仪 - ESA100
为满足媒体专业人员对数字视频产品的调试和优化的需要，DTVinteractive的H.264分析仪提供对音视频流的详细分析。
为减少开发时间和花费并增加产量，该分析仪能够让媒体专业人员将高质量、标准化的数字视频产品迅速投放市场。
该分析仪对于媒体专业人员是一套理想的工具，特别是：
- 验证流与标准的兼容性
- 调试一个已编码的流或优化流的缓冲需求
- 评价和比较视频压缩/解压工具的性能和质量
- 优化和提炼视频压缩CODEC
- 检验出口的相用性
- 视频：H.264，MPEG4和MPEG2
- 音频：AAC，Dolby AC-3he AVR
- 系统流：MPEG-2传输流，MP4，3GPP和AVC
1） H.264
- 支持Baseline,Extended,Main Profile 和这些profiles的所有Levels.
同时支持High,High 10,High 4:2:2 和High 4:4:4 profiles
- 支持所有的工具，例如CABAC,CAVLC,MBAFF和PAFF
- 显示Macroblock，分片，NAL单元和每个图片的二进制数据
- 显示帧的统计信息用于分析插入值，预测模式，编码比特和帧大小
- 生成编码器性能和质量参数图表
- 执行缓冲分析：CPB
2） MPEG-4 视频
- 支持Simple(level 0-3)和Advanced Simple Profiles Basic 和Advanced tools
- 执行缓冲分析：VBV，VMV，VCV
- 显示VOL，VOP，短视频头和每个图片的二进制数据
- 生成码器性能和质量参数图表，如量化分配和图片大小分配
3）MPEG-2 视频
- 支持Simple和Main Profiles和所有levels
- 执行缓冲分析：VBV
- 显示序列，图片，Macroblock头和每个图片的二进制数据
- 生成码器性能和质量参数图表，如量化分配和图片大小分配
4） AAC/Dolby AC-3/AMR 音频
- 支持AAC-Main和AAC-LC profiles.同样支持AAC+Ver1和AAC+Ver2 Profiles
- 支持所有信道要素，包括：SCE，CPE，LFE和CCE
- 显示ADIF头，PCE，原始数据块的细节
- 对所有RDBs, 显示ICS信息, 频谱数据, 脉冲数据, 衡量要素, 段和输出数据
- 对Dolby AC-3 支持工具，例如同步和差错监测，退耦和动态范围压缩
- 对AMR，显示包头，辅助的和核心的帧结构
5） MP4/3GPP/AVC 文件格式
- 用树型方式显示文件层次和痕迹
- 显示原子/描述符列表，并与16进制/2进制视图交叉连接
- 用树型方式方便的分析被选中的路径
6） MPEG-2 传输
- 支持MPEG2传输流中的音视频流详细分析
- 用树型方式显示MPEG2传输流层次关系Displays MPEG-2 Transport Stream hierarchy in a tree view
- 显示传输流包头、PES包头和PSI域
1） 视频
- H.264 (ISO/IEC 14496-10)
- 与扩展改进的ITU-T Rec. H.264 I ISO/IEC 14496-10完全一致
- MPEG-4 (Part 2 (ISO/IEC 14496-2)
- MPEG-2 (ISO/IEC 13818-2:1995 and Amendment ?1999-03-01)
2） 音频
- AAC (ISO/IEC 14496-3 sub part 1 and 4, Amendment 1)
- Dolby AC-3 (A/52, A/52A)
- AMR (3GPP TS 26.101 V5.0.0)
3） 系统层
- MP4/AVC (ISO 14496-1 and ISO 14496-12)
- 3GPP (TS 26.244 V6.0.0)
- MPEG-2 传输 (ISO/IEC 13818-1 and ISO/IEC 13818-1:2000/Final Draft Amendment 3)
3、DVB-H 现场捕获系统 - DHC100
DTVinteractive’s DVB-H 现场捕获系统 (DHC100)是现场工程师专用的最先进的 DVB-H 信号捕获系统。您可以通过无线方式接收和录制免费的 DVB-H实时节目。
DHC100 支持自动扫描和包差错检测，用于便捷完美的DVB-H信号录制。同时，录制好的DVB-H TS流能够用内置的 H.264 解码器解码，使得用户在录制之后可以检查所录TS流的状态。
- 实时从RF调制器录制DVB-H TS 流
- 信道自动扫描
- 显示地面传输系统( 星座图, FFT, FEC, 保护间隔)
- 使用LED灯指示DVB-H信号
- 使用LED灯显示包差错状态
- DVB-H 视频 (H.264) 解码
- DVB-H 节目和差错分析 (DHC200)
- 使用LED灯显示ESG, FLUTE, INT, 的可用性(DHC200)
- 易用的图形用户界面
- DVB-H TS流播放(可选 - DHG400)
- DVB-H TS流分析 (可选 - DHA1000)
